风力发电独立系统和风光互补发电系统
1996年6月津巴布韦"世界太阳能高峰会议"提出在全球无电地区推行"光明工程"的倡议，我国政府立即作出积极响应，制定和实施了"中国光明工程"计划："到2010年，利用风力发电和光伏发电技术解决2300万边远地区人口的用电问题。""同时还将解决地处边远地区的边防哨所、微波通讯站、公路道班、输油管线维护站、铁路信号站的基本供电问题。"
派爱公司工程技术人员根据我国的太阳能、风能资源状况，贯彻以诚为本的精神，向无电地区的用户推荐风力发电独立系统和风光互补发电系统。 |
|
风力发电独立系统
风力发电机是一种将风能转换为机械能、由机械能再转换成电能的机电装置。作为一个独立系统，其配置包括风力发电机、蓄电池、控制逆变器三大部分。该系统可向220V50HZ交流电器供电，也可同时向直流电器供电。由于系统投资量小，在年均风速大于4.5/秒而太阳辐射不理想的地区，最适宜用该系统解决用电问题。
风光互补发电系统
太阳电池是将光能转换成电能的一种半导体器件。将太阳电池组件与风力发电机有机地配组成一个系统，可充分发挥各自的特性和优势，最大限度地利用好大自然赐予的风能和太阳能。对于用电量大、用电要求高，而风能资源和太阳能资源又均较丰富的地区，风光互补发电无疑是一种上佳选择。
|
风力发电独立系统示意图 |
风光互补发电系统示意图 |
|
NWP型风光互补多功能控制逆变电源
不论是风力发电系统还是太阳能光伏发电系统或是风光互补发电系统，而不论系统输出功率大或小，"充放电控制器"或"直流--交流逆变器"均是系统中必不可少的重要配置。派爱公司研制的"NWP型风光互补多功能控制逆变电源"采用先进的PWM脉宽调新体制，将控制功能与逆变功能有机的合二而一，极大地方便了用户。该机适用于风力发电系统，太阳能光伏发电系统和风光互补发电系统，适用范围广泛。其主要特点是：输出电压稳定，运行可靠，具有多种指示和自动保护功能，操作极为简便。 |

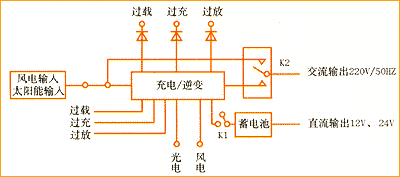

基本了工作原理方框图 |
|
NWP型风光互补多功能控制逆变电源技术指标
| 规格\性能指标 |
NWP150 |
NWP300 |
NWP500 |
NWP1000 |
NWP2000 |
| 直流输入 |
额定电压 |
12 |
24 |
24 |
48 |
48 |
| 输入直流电压允许范围(VDC) |
|
10.5 ~ 13.5 |
21 ~ 27 |
42 ~ 54 |
| 交流输出 |
输出额定功率(W) |
150 |
300 |
500 |
1000 |
2000 |
| 输出额定电压及频率 |
220VAC±10%,50±1HZ, |
220VAC±5%,50±0.01HZ, |
| 动态响应(负载0--100%) |
5% |
8% |
| 功率因素(PF) |
0.8 |
| 过载能力 |
150% |
| 峰值系数 |
3:1 |
| 逆变效率(80%阻性负载) |
85% |
| 主电路结构方式 |
推挽电器
|
| 控制方式 |
专用集成电路 |
| 工作环境 |
绝缘强度(VAC)(输出与输入) |
1500 |
| 噪音(1M) |
< 65dB |
| 使用环境温度 |
-10oC~50C |
| 温度 |
0 ~ 90%
不结露 |
保护功能
|
输入接反保护、输入欠压保护、输入过压保护、输出过载保护、输入短路保护 |
|
